Módulo de lectura para galgas con salida 4–20 mA y ±10 V

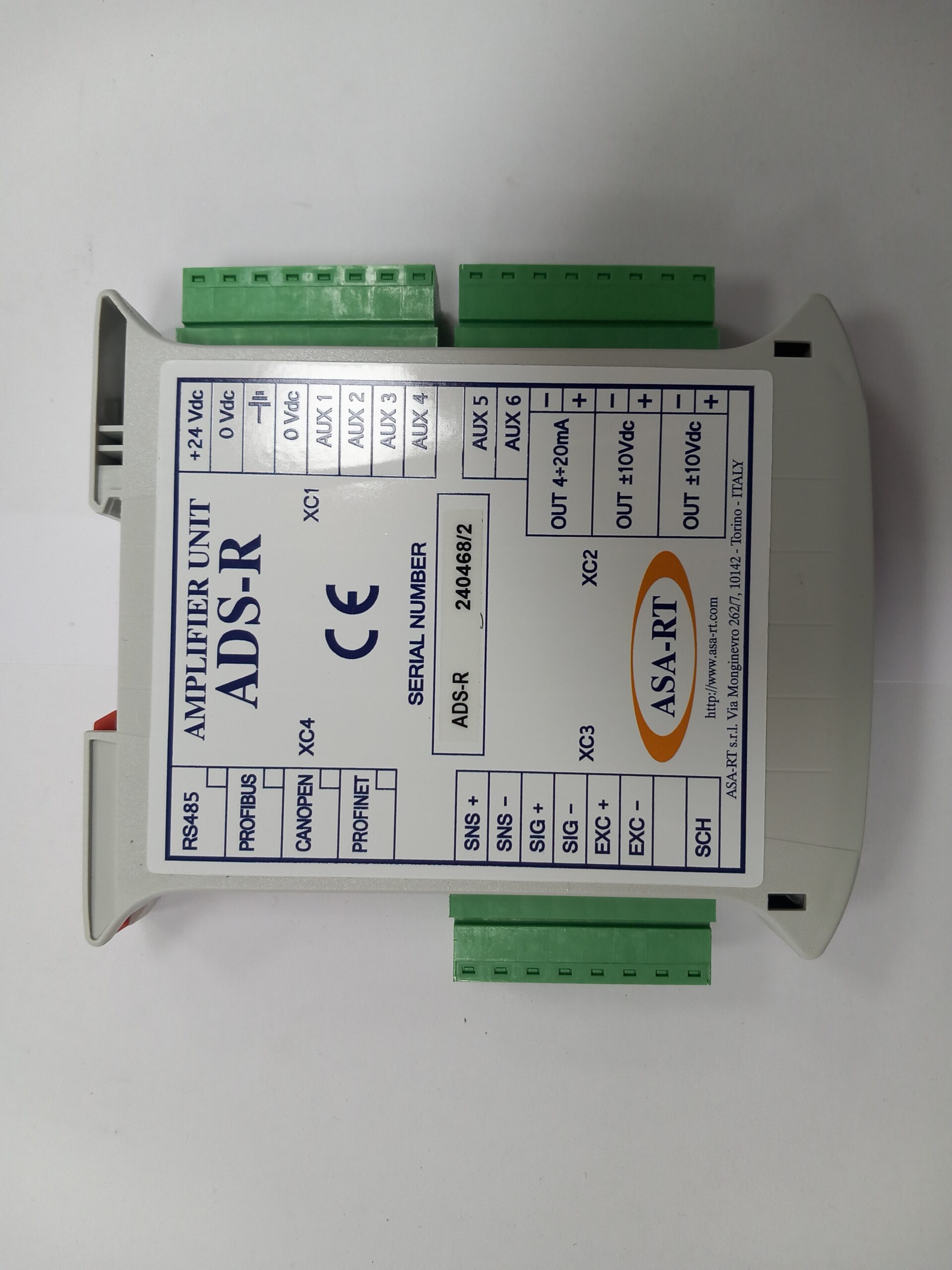

El ADS‑R 240468/2 es un amplificador digital de alta precisión diseñado para leer y acondicionar señales de galgas extensométricas (strain gauges).
Ideal para sistemas de pesaje, medición de fuerza o presión, permite una integración sencilla gracias a sus salidas estándar analógicas (4–20 mA y ±10 V) y configuración rápida desde su display frontal.
Su formato para carril DIN lo hace ideal para paneles industriales.
Especificaciones técnicas
-
Alimentación: 24 V DC ±20 %
-
Entrada de galgas:
-
Configuración 4 o 6 hilos
-
Excitación: 5 V, máx. 60 mA
-
Apto para hasta 4 celdas de 350 Ω en paralelo
-
-
Salidas analógicas:
-
1 × 4–20 mA (hasta 200 Ω)
-
2 × ±10 V (hasta 5 mA por canal)
-
-
Pantalla: 5 dígitos (rango –9999…+9999), ajuste de ganancia, offset y filtros mediante teclas
-
Entradas digitales: 2 optoaisladas para funciones como tara remota (versión extendida)
-
Montaje: carril DIN (ancho 22,5 mm), carcasa metálica
-
Rango térmico: 0 °C a +50 °C
Funcionalidades destacadas
-
Tara rápida (tare) y ajuste de ganancia desde el frontal
-
Modo avanzado: permite configurar filtros, alarmas, offset, polaridad y más
-
Código de errores detallado: ayuda en diagnóstico de fallos (con códigos Er.01 a Er.60)
-
Versiones opcionales con Profibus DP, CANopen o Modbus RTU, y doble canal (ADS‑R2)
Aplicaciones típicas
-
Lectura de celdas de carga en balanzas industriales
-
Control de procesos de pesaje o presión en maquinaria
-
Integración en PLCs y sistemas SCADA mediante salidas analógicas o buses de campo
Ventajas clave
-
Conversión de 24 bits para máxima precisión
-
Versátil: configurable para corriente o tensión
-
Modular: amplíalo con bus de campo o salidas digitales
-
Compacto y robusto: ideal para armarios eléctricos
