Automatización Compacta y Lógica Programable para 8 Sensores

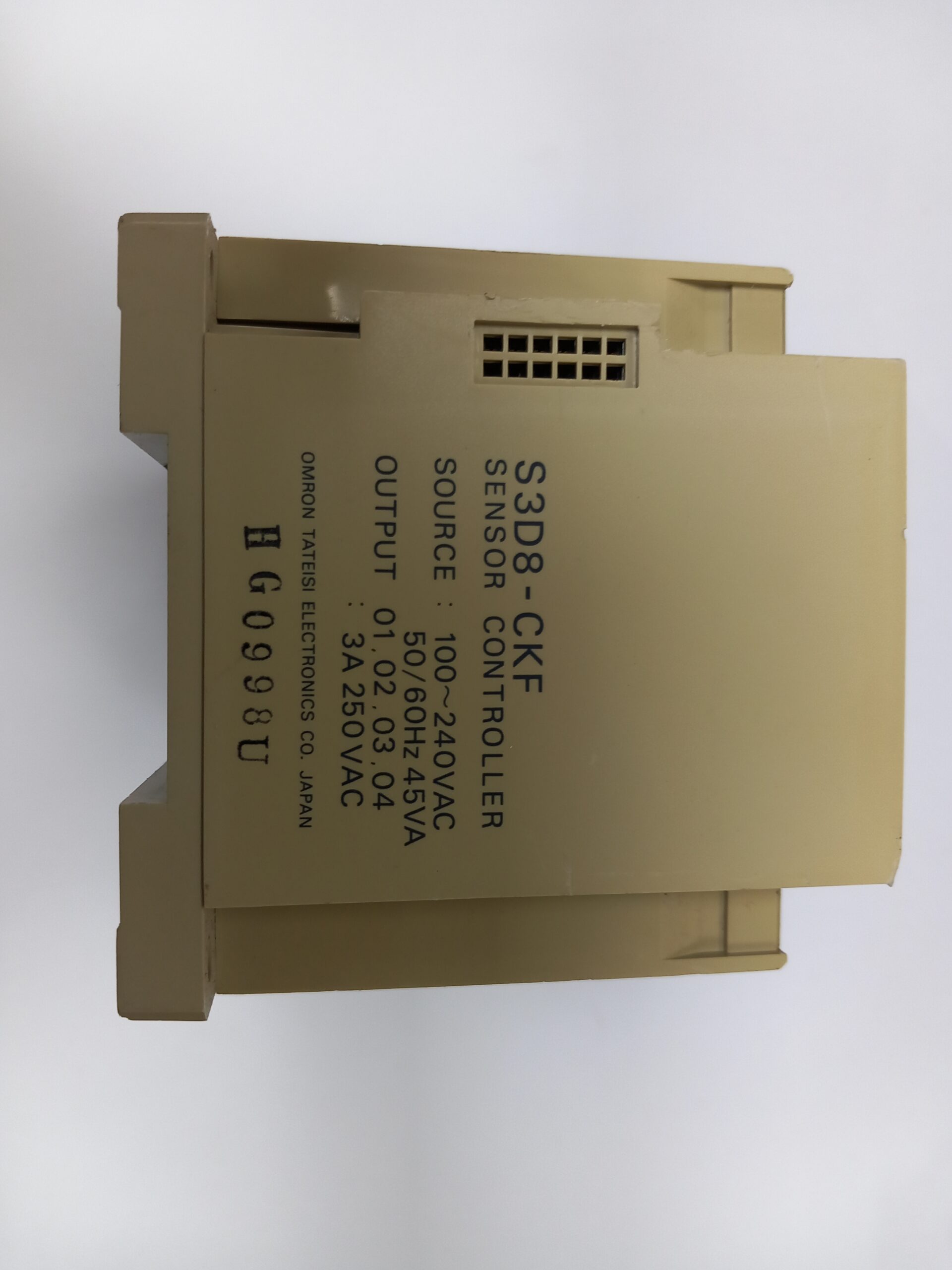

El Omron S3D8-CKF es un controlador de sensores inteligente diseñado para simplificar tareas de automatización en líneas industriales.
Funciona como un mini-PLC especializado, capaz de gestionar hasta 8 sensores de entrada y 16 salidas mediante lógica interna programable.
Gracias a su sistema de enseñanza automática (AUTO TEACH) y funciones avanzadas como temporizadores, contadores y lógica AND/OR, es ideal para secuencias de control, inspección y clasificación.
Con posibilidad de expansión, fuente interna protegida para sensores, y diagnóstico automático, el S3D8-CKF combina fiabilidad, velocidad de respuesta y facilidad de uso en un formato compacto.
Características Técnicas del Controlador Omron S3D8-CKF
▪️ Modelo: S3D8-CKF (también S3D8-CKF-US)
▪️ Tensión de alimentación: 100–240 V AC ±10 %, 50/60 Hz
▪️ Consumo eléctrico: ~35 VA
▪️ Fuente interna para sensores: 12 V DC / 400 mA con protección ante cortocircuito
Entradas digitales
▪️ Cantidad: 8 canales (IN1–IN8)
▪️ Niveles de entrada:
– ON: 0–3 V
– OFF: 9–12 V
▪️ Corriente de activación: 1–9 mA
▪️ Tiempo de respuesta:
– 1 ms (entradas transistor)
– 22 ms + filtro antirrebote (entradas por contacto)
Salidas
▪️ Internas: 4 salidas (SPST-NO o transistor, según configuración)
▪️ Expansibles hasta 16 salidas mediante módulos adicionales
▪️ Características eléctricas:
– Contacto: 3 A @ 250 V AC
– Transistor: 80 mA @ 30 V DC
Lógica y Funciones Avanzadas
▪️ Programación sin software externo (teaching automático)
▪️ Hasta 100 pasos de lógica interna configurable
▪️ Funciones incluidas:
– Temporizadores (hasta 999 s)
– Contadores
– Lógica AND, OR, NOT
– Flip-flop, registros de desplazamiento, impulsos únicos
▪️ Auto diagnóstico de errores de sensor, CPU, memoria, temporizadores y contadores
Expansión y Accesorios Compatibles
▪️ Módulos de expansión:
– S32-A4K-US (salidas por contacto)
– S32-A4C-US (salidas transistor)
▪️ Programación avanzada mediante unidad externa S3D-P o lector PROM S32-PM
Ventajas Clave del Omron S3D8-CKF
▪️ Mini PLC autónomo para detección, conteo y control secuencial
▪️ Instalación sencilla y sin programación tradicional, gracias al sistema AUTO TEACH
▪️ Alta velocidad de respuesta y precisión en la gestión de sensores
▪️ Compatible con múltiples tipos de salida, adaptable a distintas cargas
▪️ Ideal para integración rápida en máquinas, transportadores y sistemas de inspección
▪️ Diseño robusto y compacto, preparado para entornos industriales
Aplicaciones Recomendadas
▪️ Sistemas de clasificación y conteo de piezas
▪️ Control de presencia/ausencia en transportadores automáticos
▪️ Procesos de inspección visual o detección en cadenas de montaje
▪️ Automatización de tareas repetitivas sin necesidad de PLC convencional
¿Por Qué Elegir el Omron S3D8-CKF?
El Omron S3D8-CKF es la solución perfecta para proyectos que requieren control secuencial, detección precisa y múltiples salidas sin la complejidad de un PLC tradicional.
Su sistema teachable, la posibilidad de expansión y su robustez lo convierten en un aliado ideal para automatizar tareas específicas en fábricas, talleres y líneas de producción modernas.
