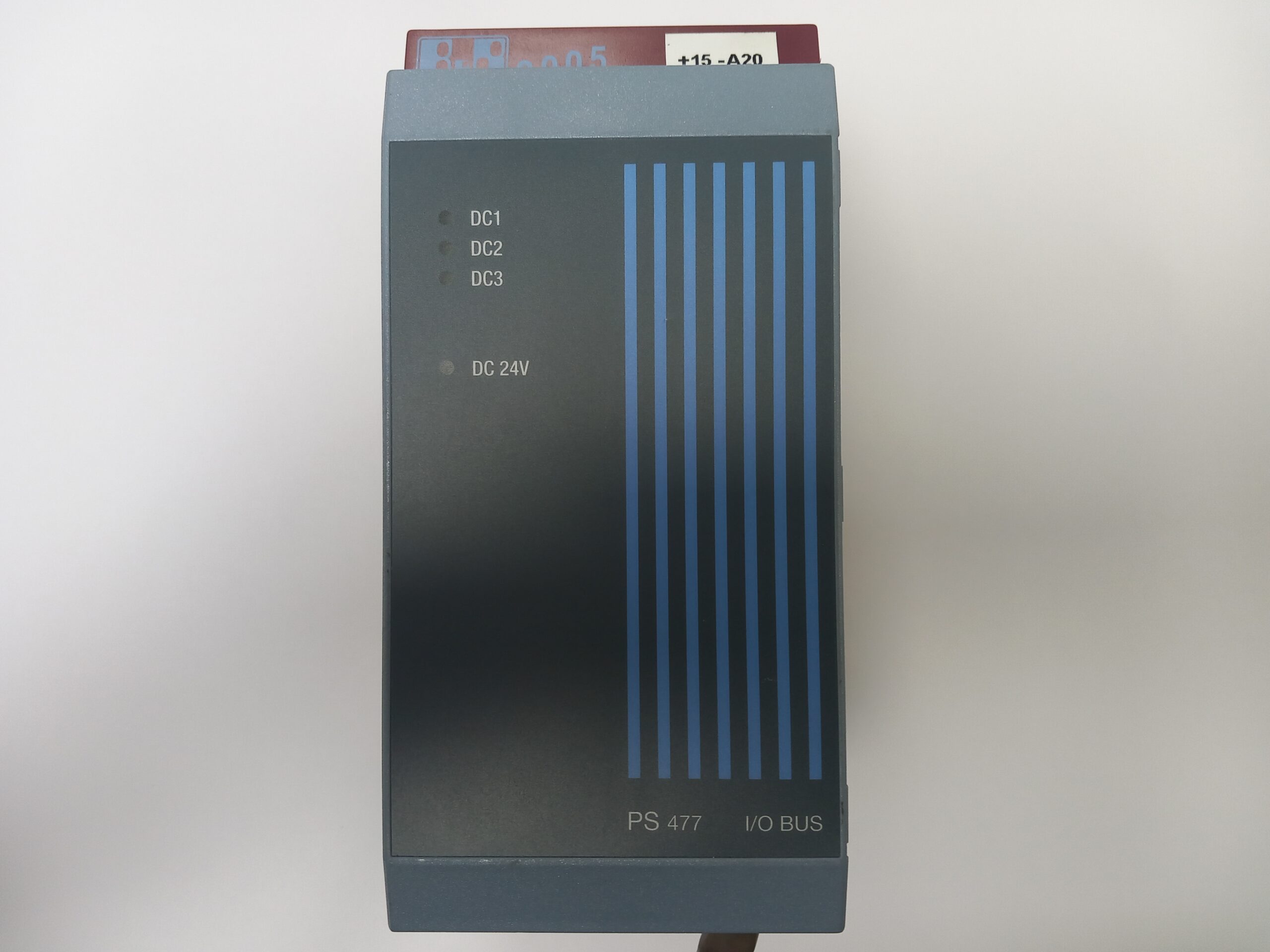

El B&R 0GH-PS477 es un módulo de alimentación industrial diseñado para el sistema B&R System 2005, que proporciona energía estable a los buses backplane y módulos de entrada/salida.
Convierte una entrada de 24 V DC (18–30 V) en salidas reguladas de 5 V y 24 V para lógica y carga, con una potencia total de hasta 50 W.
Este convertidor es el primer módulo que debe instalarse en el bastidor (slot izquierdo), y está equipado con funciones de protección eléctrica integradas, relé de estado, y LED de diagnóstico, garantizando fiabilidad en aplicaciones industriales continuas.
Características Técnicas del B&R 0GH-PS477
-
Entrada de alimentación: 18–30 V DC
-
Corriente máxima de entrada: ~3,5 A
-
Potencia de salida:
– 24 V / 2 A (alimentación de módulos)
– 5 V DC (alimentación lógica del sistema) -
Potencia total disponible: Hasta 50 W
Protecciones integradas
-
Contra cortocircuito
-
Contra sobrecarga
-
Contra polaridad inversa
-
Fusible interno rápido de 6,3 A
Funciones adicionales
-
Relé de estado “READY” para supervisión del sistema
-
Indicadores LED DC1–DC3 para verificación visual del estado de alimentación
-
Interfaz “Expansion Slave” para segmentación de backplane si se requiere
Diseño y Montaje
-
Formato: Módulo doble (ocupa dos slots)
-
Instalación: Obligatoriamente en el primer slot del bastidor (slot 1)
-
Sistema compatible: B&R System 2005
-
Montaje: Carril DIN, conexión rápida al bus posterior
Ventajas del 0GH-PS477
-
Distribución eficiente de energía a módulos I/O y lógica
-
Alta fiabilidad con múltiples protecciones integradas
-
Diagnóstico visual inmediato gracias a los LED y relé
-
Formato compacto y robusto, ideal para entornos industriales
Aplicaciones Comunes
-
Automatización industrial con arquitectura descentralizada
-
Alimentación de módulos en sistemas B&R 2005
-
Sustitución o mantenimiento de fuentes dañadas o con bajo rendimiento
-
Integración en gabinetes de control, líneas de producción y maquinaria automatizada
