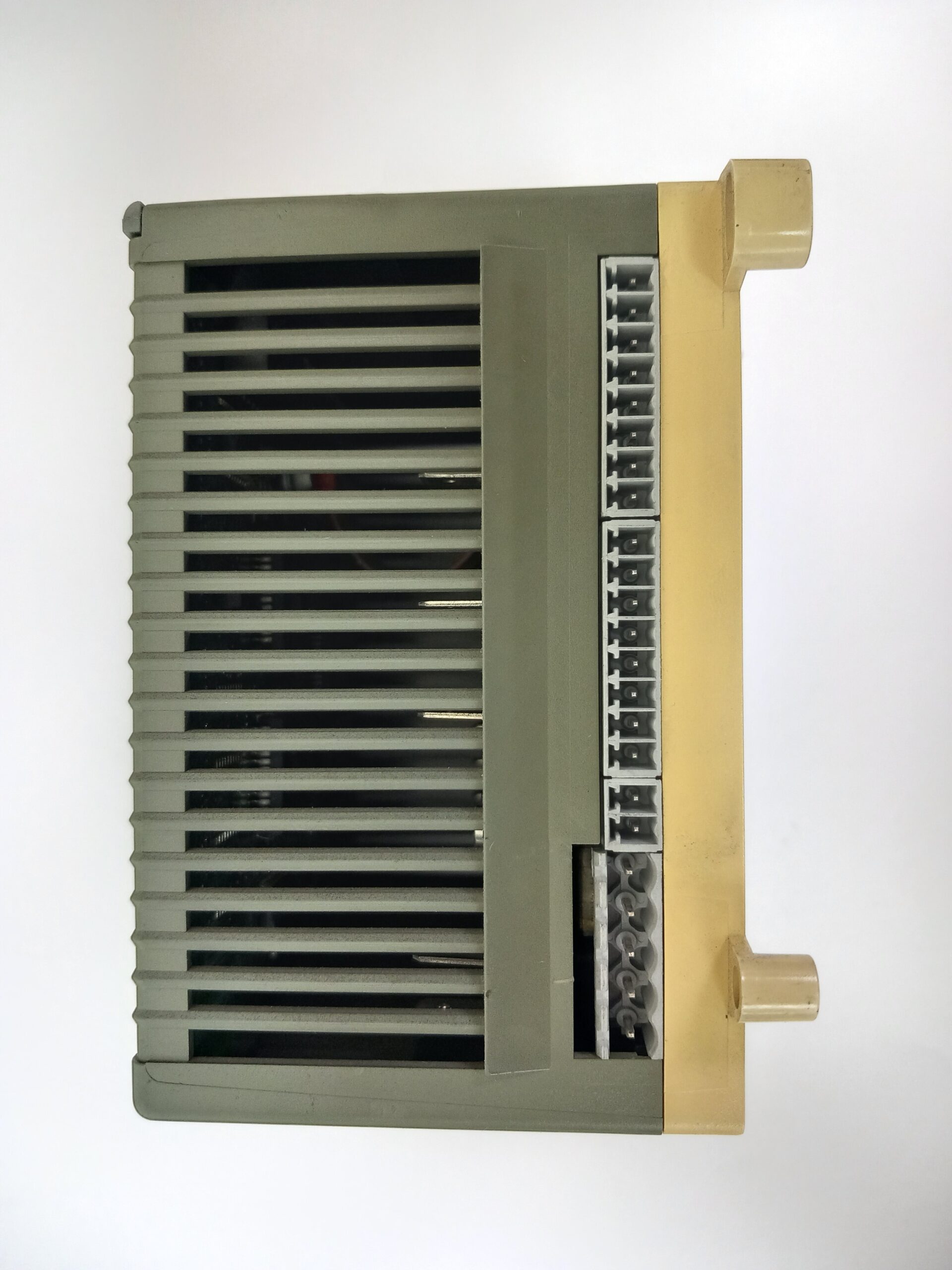

El Módulo ABB 07AC91 D (GJR5252300R0101) es una unidad avanzada de entradas y salidas analógicas, diseñada para aplicaciones de automatización industrial como parte del sistema de control distribuido Advant Controller 31 (AC31) de ABB.
Este módulo permite el procesamiento de señales analógicas con precisión, proporcionando flexibilidad y fiabilidad en el control de procesos.
Gracias a su capacidad para configurar canales de forma individual, admite señales de voltaje (±10 V, 0–10 V) y corriente (0–20 mA, 4–20 mA), adaptándose a diversas necesidades industriales.
Su diseño robusto y su diagnóstico visual mediante 17 LEDs permiten un monitoreo eficiente y una rápida detección de fallos, mejorando la eficiencia del sistema.
Características Técnicas del Módulo ABB 07AC91 (GJR5252300R0101)
Este módulo está diseñado para ofrecer precisión y flexibilidad en el control de señales analógicas.
Modos de Funcionamiento:
-
Modo 12 bits:
▪️ 8 entradas analógicas y 8 salidas analógicas.
▪️ Configurables para señales de ±10 V o 0–20 mA. -
Modo 8 bits:
▪️ 16 canales configurables como entradas o salidas.
▪️ Compatibles con señales de 0–10 V o 0–20 mA.
Resolución:
-
Modo 12 bits: Alta precisión, con 12 bits más signo.
-
Modo 8 bits: Resolución estándar para aplicaciones básicas.
Compatibilidad de Señales:
-
Voltaje: ±10 V, 0–10 V.
-
Corriente: 0–20 mA, 4–20 mA.
Especificaciones Eléctricas:
-
Voltaje de alimentación: 24 V CC.
-
Consumo de corriente: 0,2 A.
-
Disipación de potencia: 5 W.
Conectividad y Montaje:
-
Interfaz de bus: Sistema CS31 (protocolo RS-485).
-
Montaje en carril DIN estándar: TH35-15 o TH35-7.5.
Protección y Condiciones Ambientales:
-
Grado de protección: IP20.
-
Temperatura operativa: 0 °C a +55 °C.
-
Temperatura de almacenamiento: -25 °C a +75 °C.
-
Humedad relativa: 10 % a 90 % (sin condensación).
Dimensiones y Peso:
-
Dimensiones: 120 mm x 140 mm x 85 mm.
-
Peso: 0,81 kg.
Beneficios Clave del Módulo ABB 07AC91 (GJR5252300R0101)
Este módulo ofrece múltiples ventajas para control de procesos industriales con señales analógicas.
▪️ Flexibilidad en configuración de canales, permitiendo adaptar entradas y salidas a diferentes señales.
▪️ Diagnóstico visual rápido, gracias a sus 17 LEDs de estado y error.
▪️ Aislamiento eléctrico en la interfaz del bus CS31, mejorando la seguridad y fiabilidad.
▪️ Protección en entradas de corriente, evitando daños por sobrecargas.
▪️ Alta impedancia en entradas de voltaje, minimizando interferencias en las señales.
▪️ Diseño compacto y fácil instalación, compatible con carril DIN estándar.
Aplicaciones del Módulo ABB 07AC91 (GJR5252300R0101)
Gracias a su versatilidad y precisión, este módulo es ideal para diversas aplicaciones industriales.
▪️ Automatización de procesos industriales, mejorando el control de señales analógicas.
▪️ Sistemas de monitoreo y control de maquinaria, garantizando precisión en mediciones.
▪️ Control de variables en procesos de fabricación, como temperatura, presión y flujo.
▪️ Integración en redes de control distribuido (DCS), optimizando la eficiencia operativa.
¿Por Qué Elegir el Módulo ABB 07AC91 (GJR5252300R0101)?
El Módulo ABB 07AC91 (GJR5252300R0101) es una solución avanzada para el control y monitoreo de señales analógicas en sistemas de automatización industrial.
Su flexibilidad, diagnóstico visual y protección mejorada lo convierten en una herramienta esencial para garantizar eficiencia, seguridad y fiabilidad en aplicaciones críticas.
