Extensión y Estabilidad en Redes RS-485

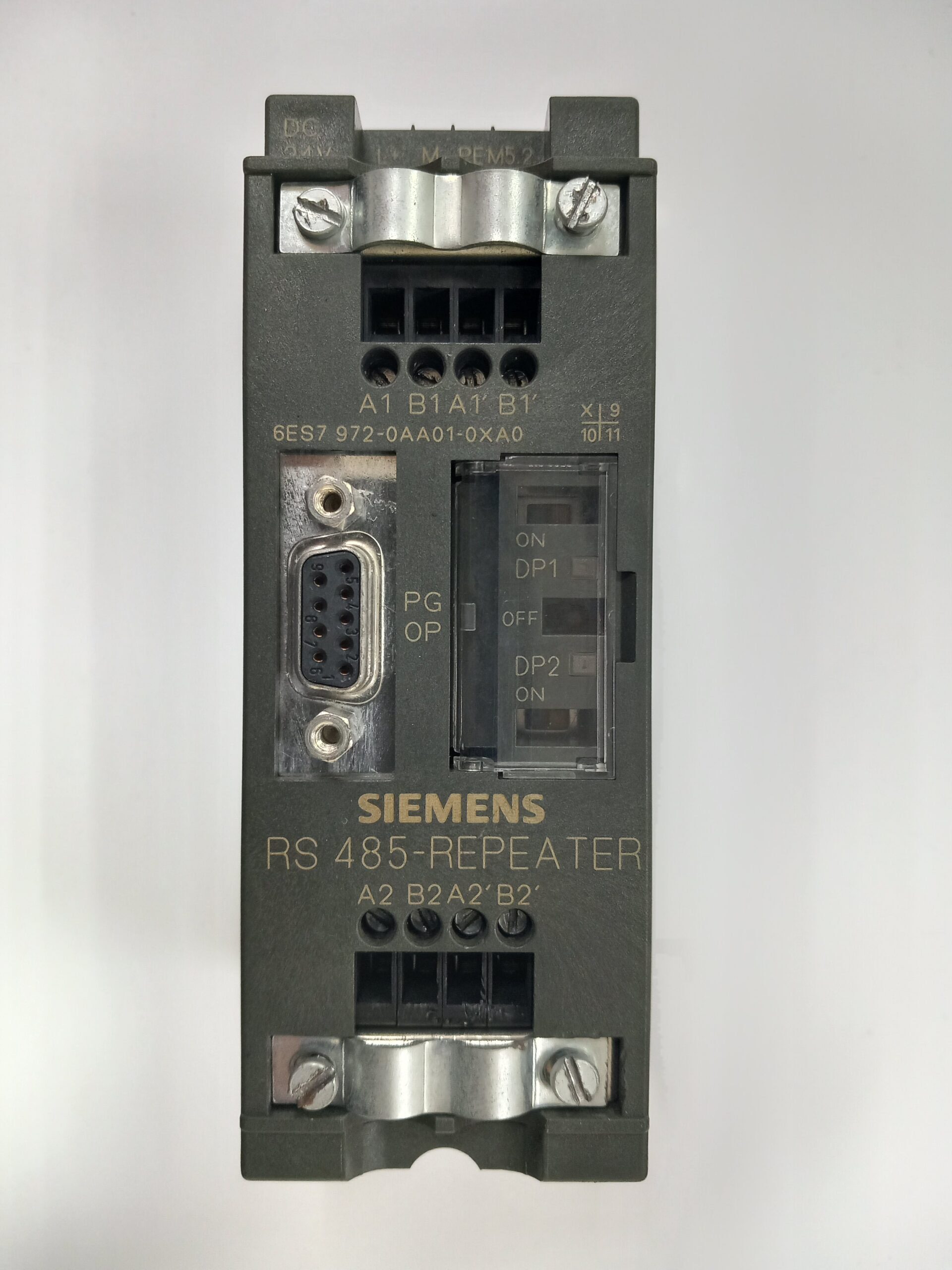

El Siemens 6ES7 972-0AA01-0XA0 es un repetidor industrial RS-485 diseñado para redes PROFIBUS o MPI, utilizado en sistemas SIMATIC.
Su función principal es reforzar y extender la señal de comunicación, permitiendo la conexión de hasta 31 nodos adicionales en una red de hasta 12 Mbit/s, lo que lo convierte en un componente esencial en instalaciones con grandes distancias o entornos electromagnéticamente exigentes.
Compacto, fiable y fácil de montar sobre carril DIN, es ideal para infraestructuras que requieren segmentación, regeneración o ramificación de buses PROFIBUS.
Especificaciones Técnicas – Siemens 6ES7 972-0AA01-0XA0
▪️ Tipo de interfaz: RS-485, compatible con PROFIBUS y MPI
▪️ Velocidad de transmisión: Hasta 12 Mbit/s
▪️ Capacidad de conexión: Hasta 31 dispositivos por segmento
▪️ Alimentación: 24 V DC (rango: 20,4–28,8 V)
▪️ Consumo típico: 200–300 mA (según carga)
▪️ Dimensiones: 45 × 128 × 67 mm
▪️ Peso: Aproximadamente 350 g
▪️ Temperatura de operación: 0 a +60 °C
▪️ Temperatura de almacenamiento: –40 a +70 °C
▪️ Humedad relativa: ≤95 %, sin condensación
▪️ Protección: IP20, para instalación en armarios eléctricos
Ventajas del Módulo Repetidor PROFIBUS/MPI Siemens
▪️ Refuerza la señal RS-485 en instalaciones extensas
▪️ Evita pérdidas de datos por interferencias o caídas de tensión en redes largas
▪️ Permite segmentar o ramificar redes PROFIBUS sin pérdida de rendimiento
▪️ Alta compatibilidad con sistemas SIMATIC S7 y redes MPI
▪️ Fácil instalación sobre carril DIN en cuadros industriales
▪️ Aumenta la fiabilidad y disponibilidad del sistema de comunicación
Aplicaciones Comunes
▪️ Automatización industrial distribuida con PROFIBUS o MPI
▪️ Instalaciones con largas distancias de cableado entre nodos
▪️ Segmentación de redes PROFIBUS en plantas con varias zonas o niveles
▪️ Refuerzo de señal en entornos con alta interferencia electromagnética
▪️ Integración de dispositivos de campo en infraestructuras complejas
¿Por Qué Elegir el Repetidor Siemens 6ES7 972-0AA01-0XA0?
Este módulo es ideal para cualquier proyecto que exija estabilidad en la comunicación PROFIBUS/MPI.
Gracias a su capacidad de extender redes sin degradar el rendimiento, su diseño compacto y su alimentación estándar de 24 V, es una solución fiable y económica para mantener la integridad de datos en sistemas industriales complejos.
