Conmutación Fiable para Autómatas S7-400

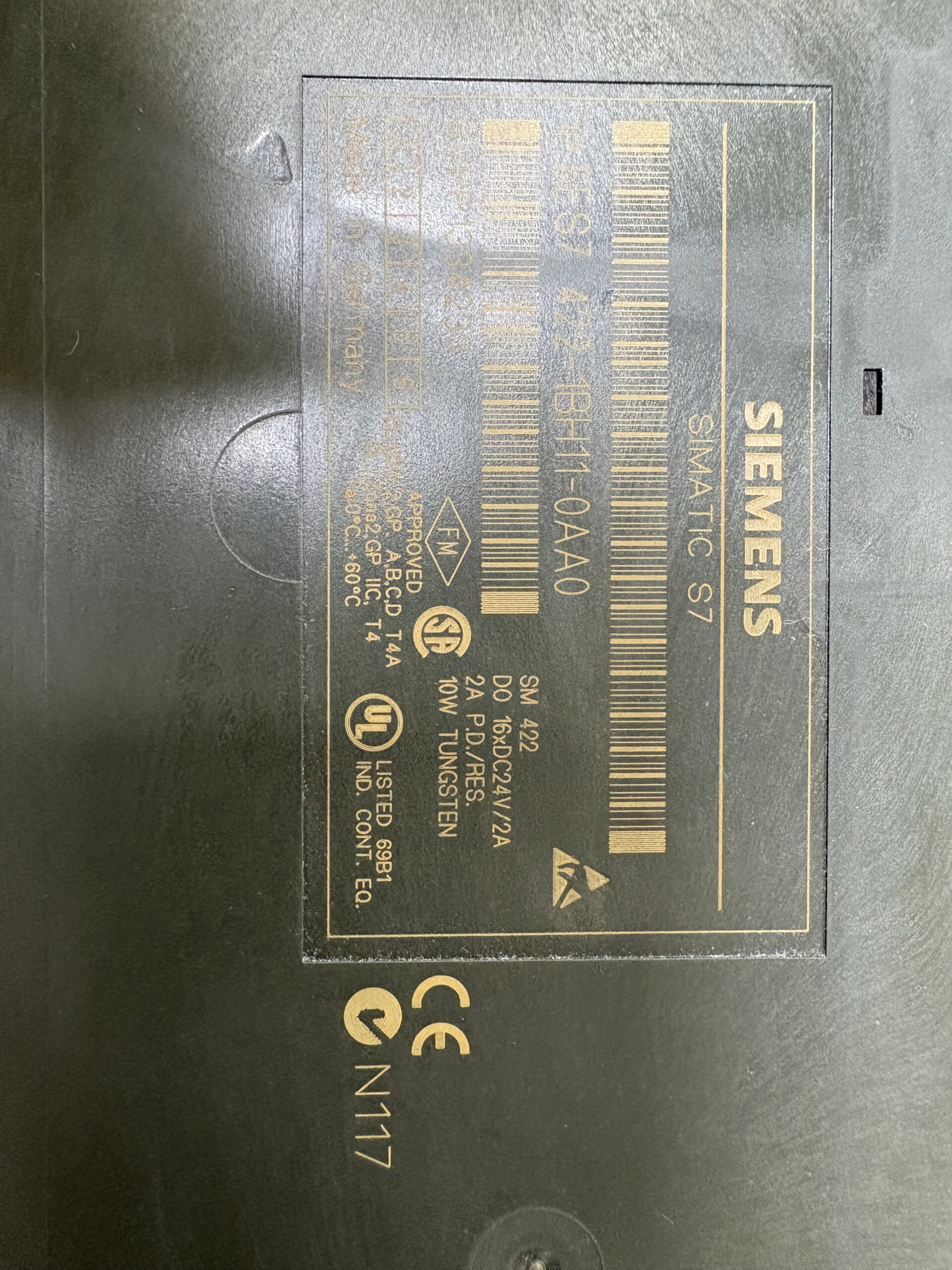

El módulo de salidas digitales Siemens SIMATIC 6ES7422-1BH11-0AA0 pertenece a la familia SM 422 de la serie S7-400, y está diseñado para ofrecer salidas digitales seguras y de alto rendimiento en aplicaciones industriales complejas.
Con 16 salidas digitales distribuidas en 2 grupos aislados ópticamente, este módulo garantiza una conmutación eficiente, segura y protegida frente a condiciones adversas.
Su diseño robusto, amplia capacidad de corriente por canal y su integración directa con el bus posterior del S7-400, lo convierten en una solución confiable para procesos de automatización industrial, control de máquinas y sistemas distribuidos.
Características Técnicas del Módulo Siemens 6ES7422-1BH11-0AA0
▪️ Producto: Módulo de salidas digitales SM 422, modelo 6ES7422-1BH11-0AA0
▪️ Número de salidas: 16 salidas digitales (DO)
▪️ Agrupación: 2 grupos de 8 salidas con aislamiento óptico independiente
▪️ Alimentación de carga (L⁺):
▪️ 24 V DC nominal
▪️ Rango de funcionamiento: 20,4 V a 28,8 V
▪️ Consumo de corriente sin carga (desde L⁺): máx. 30 mA
▪️ Consumo desde bus posterior (5 V DC): máx. 160 mA
▪️ Corriente de salida por canal:
▪️ Nominal: 2 A
▪️ Máx. admisible: hasta 2,4 A
▪️ Frecuencia de conmutación (carga resistiva): hasta 100 Hz
▪️ Retardo de conmutación:
▪️ 0 → 1: máx. 1 ms
▪️ 1 → 0: máx. 1 ms
▪️ Protección contra sobretensiones inductivas: hasta –30 V
▪️ Peso neto: aprox. 0,792 kg
▪️ Estado de ciclo de vida: Activo hasta 01/10/2025 (según PLM PM300 Siemens)
Ventajas Clave del SM 422 – 6ES7422-1BH11-0AA0
▪️ Alta densidad de salidas, ideal para sistemas compactos y modulares
▪️ Diseño robusto con protección contra sobretensiones y aislamiento interno
▪️ Conmutación rápida y precisa, con tiempos de retardo mínimos
▪️ Distribución en grupos aislados, que mejora la seguridad eléctrica y facilita el mantenimiento
▪️ Perfecta integración con el sistema SIMATIC S7-400, sin necesidad de adaptadores adicionales
▪️ Durabilidad garantizada hasta 2025 con soporte y repuestos disponibles
Aplicaciones Comunes del Módulo SM 422 (6ES7422-1BH11-0AA0)
▪️ Control de actuadores, relés y válvulas en procesos industriales
▪️ Automatización de maquinaria pesada y líneas de producción
▪️ Sistemas de transporte y logística automatizada
▪️ Plantas de tratamiento de agua, generación de energía y petroquímicas
▪️ Entornos que requieren alta confiabilidad en conmutación digital
¿Por Qué Elegir el Módulo Siemens 6ES7422-1BH11-0AA0?
Este módulo de salidas digitales es una elección fiable, potente y compatible con las arquitecturas de automatización modernas basadas en S7-400.
Ofrece rendimiento estable, conmutación rápida y robustez industrial, siendo ideal tanto para nuevas instalaciones como para mantenimiento y actualización de sistemas existentes.
