Protección Confiable para Funciones Críticas en Automatización Industrial

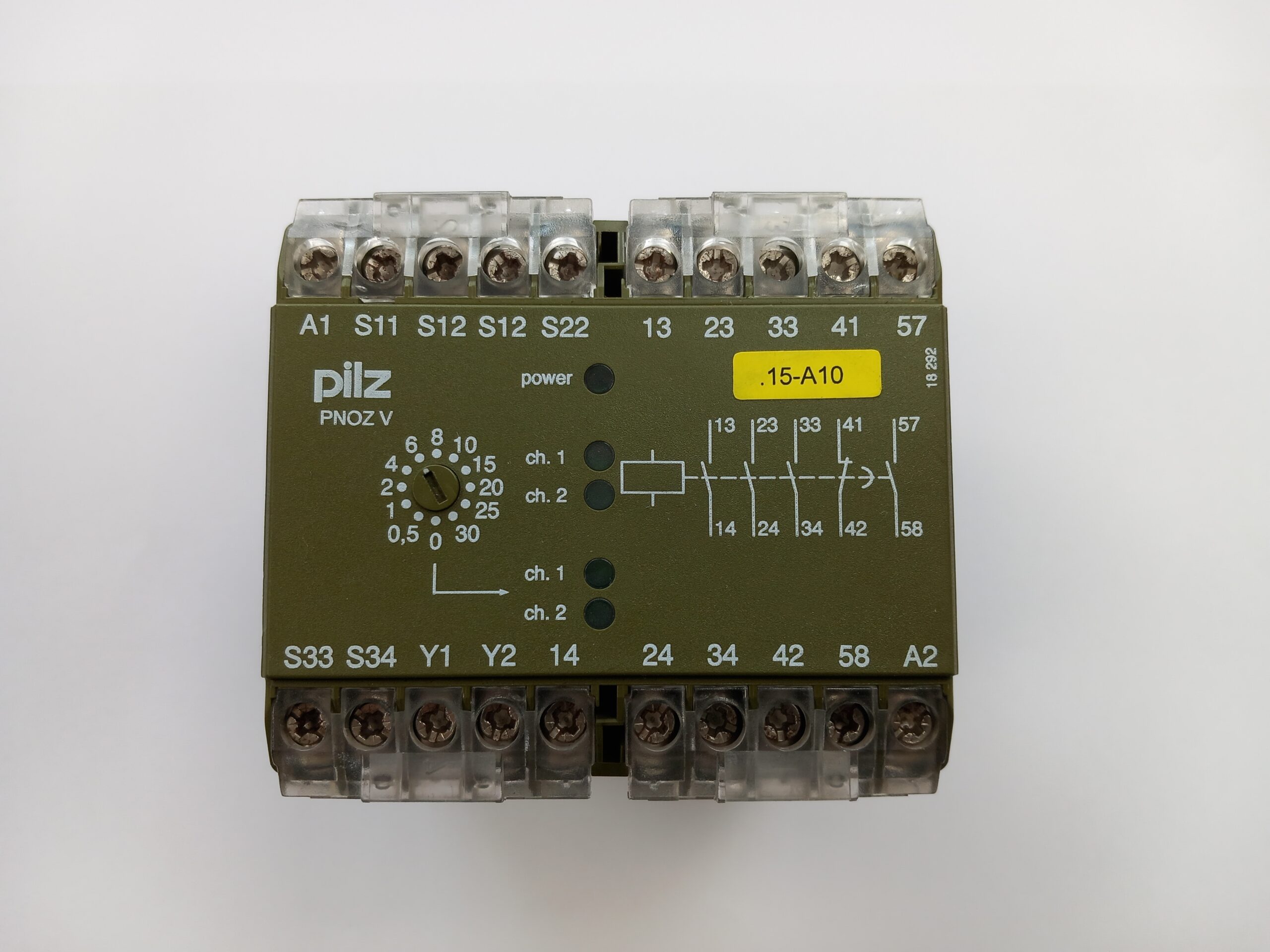

El Pilz PNOZ V 30 S (referencia 474790) es un relé de seguridad modular diseñado para vigilar funciones críticas como paradas de emergencia, control de puertas de seguridad, tapas o resguardos móviles.
Este dispositivo forma parte de la reconocida familia PNOZ, ampliamente utilizada en entornos industriales que requieren respuesta rápida, fiabilidad y cumplimiento con normativas de seguridad funcional.
Con alimentación a 24 V DC, salidas de seguridad redundantes y compatibilidad con PL d / Cat. 3 según EN ISO 13849‑1, es ideal para máquinas automáticas, líneas de ensamblaje, celdas robotizadas y procesos que exigen un alto nivel de protección para los operarios.
Características Técnicas del Pilz PNOZ V 30 S
▪️ Alimentación: 24 V DC ±15 %
▪️ Consumo eléctrico: ~5 W (~200 mA)
▪️ Salidas de seguridad:
– 3 contactos NA (13‑14, 23‑24, 33‑34)
– 1 contacto auxiliar NC o NA (57‑58)
▪️ Capacidad de conmutación:
– AC1: 240 V / 8 A, 400 V / 5 A
– DC13: 24 V / 4 A (seguridad), 7 A (auxiliar)
▪️ Tiempos de reacción:
– Encendido: ~150 ms
– Apagado: ~50 ms
▪️ Montaje: Carril DIN, encapsulado compacto
▪️ Conexiones:
– Entradas: S11–S12, S21–S22
– Alimentación: A1–A2
– Salidas de potencia y auxiliares
▪️ Configuración frontal: Selector rotatorio para modo de funcionamiento
▪️ Indicadores LED: Canal 1, canal 2 y estado de alimentación
Ventajas Clave del Relé Pilz PNOZ V 30 S
▪️ Diseño compacto y modular, ideal para cuadros eléctricos con espacio reducido
▪️ Versatilidad funcional: puede configurarse para distintas arquitecturas de seguridad (1 o 2 canales, muting, etc.)
▪️ Cumple con normas de seguridad industrial europeas (EN ISO 13849-1, PL d / Cat. 3)
▪️ Fiabilidad contrastada en miles de aplicaciones de seguridad crítica
▪️ Fácil instalación en carril DIN y programación directa desde el frontal
Aplicaciones Comunes
▪️ Paradas de emergencia (E‑STOP) con control redundante
▪️ Supervisión de resguardos móviles, puertas o barreras físicas
▪️ Protección en celdas de robots industriales
▪️ Equipos automáticos con riesgo de atrapamiento o colisión
▪️ Sistemas de muting o reset en líneas de producción
¿Por Qué Elegir el PNOZ V 30 S de Pilz?
El PNOZ V 30 S es la elección preferida por ingenieros de seguridad y técnicos de mantenimiento para garantizar protección activa en maquinaria crítica.
Con salidas redundantes, opciones de configuración flexible y robustez mecánica, es un componente esencial para cumplir normativas y proteger a las personas sin comprometer el rendimiento del sistema.
