Protección Inteligente contra Sobrecarga

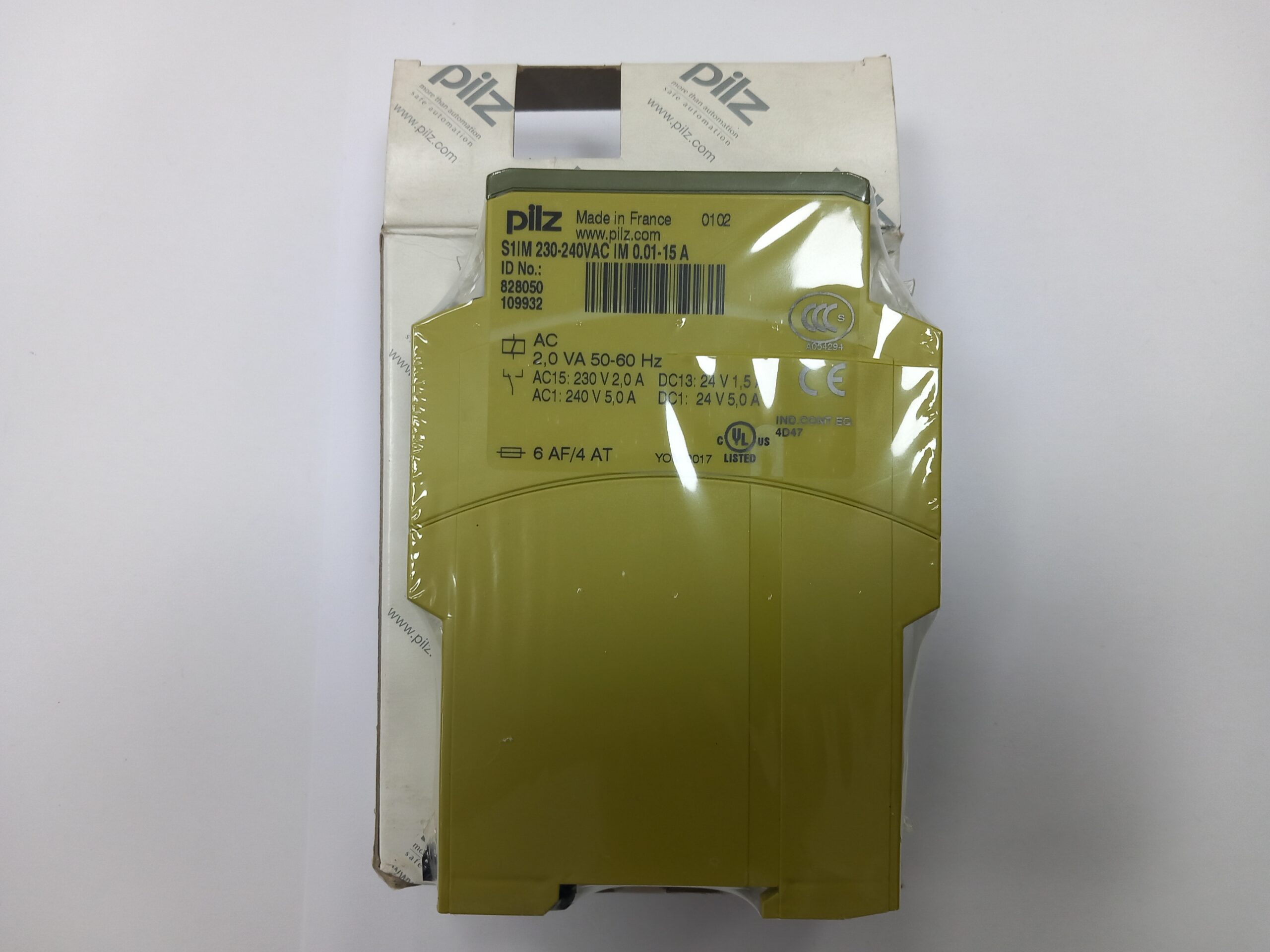

El Pilz S1IM (ref. 828050) es un relé electrónico de supervisión de corriente, diseñado para proteger motores, cargas inductivas y resistencias frente a sobrecargas eléctricas.
Gracias a su capacidad de medición en 12 rangos seleccionables (de 0,01 A a 15 A), y su diseño compacto de 22,5 mm para carril DIN, este dispositivo es ideal para cuadros eléctricos industriales que requieren control preciso y confiable.
Incorpora potenciómetros frontales para el ajuste de corriente, histeresis y retardo de disparo, lo que permite personalizar el comportamiento del relé según la sensibilidad del sistema, evitando interrupciones innecesarias por picos transitorios.
Características Técnicas del Relé Pilz S1IM 828050
▪️ Tensión de alimentación: 230–240 V AC, 50/60 Hz
▪️ Rango de medición de corriente: 12 rangos entre 0,01 A y 15 A
▪️ Frecuencia de medida: 40–400 Hz
▪️ Precisión ajustable:
– Potenciómetro verde: umbral de corriente (Iₐₙ)
– Potenciómetro amarillo: histeresis y retardo
▪️ Retardo de disparo ajustable: de 0,1 s a 10 s, evita falsas alarmas por picos temporales
▪️ Salida de relevo:
– 1 contacto (11–14), conmutado cuando se supera el umbral
▪️ Indicadores LED:
– PWR: alimentación activa
– OUT: relé activado
– T1/T2: configuración de histéresis
▪️ Montaje: carril DIN estándar
▪️ Dimensiones: 22,5 mm de ancho – formato delgado ideal para cuadros compactos
Ventajas Clave del Pilz S1IM 828050
▪️ Detección precisa de sobrecorrientes, protegiendo instalaciones críticas
▪️ Ajustes finos personalizables, adaptándose a cualquier aplicación
▪️ Evita desconexiones innecesarias, gracias a su retardo ajustable
▪️ Compatible con cargas monofásicas variables, como motores o resistencias industriales
▪️ Montaje sencillo y rápido, con carcasa delgada y formato DIN
Aplicaciones Comunes
▪️ Protección de motores eléctricos ante sobrecargas en líneas de producción
▪️ Supervisión de calentadores y resistencias en procesos térmicos
▪️ Control de sobrecorriente en sistemas de automatización y maquinaria
▪️ Aplicaciones OEM que requieran integración compacta y confiable
¿Por Qué Elegir el Relé Pilz S1IM 828050?
El Pilz S1IM ofrece una combinación óptima de seguridad, precisión y facilidad de configuración.
Ideal para aplicaciones donde es esencial prevenir fallos por sobrecarga sin comprometer la continuidad operativa, este relé permite una protección avanzada sin complejidad de instalación.
