Protección Precisa para Motores Trifásicos

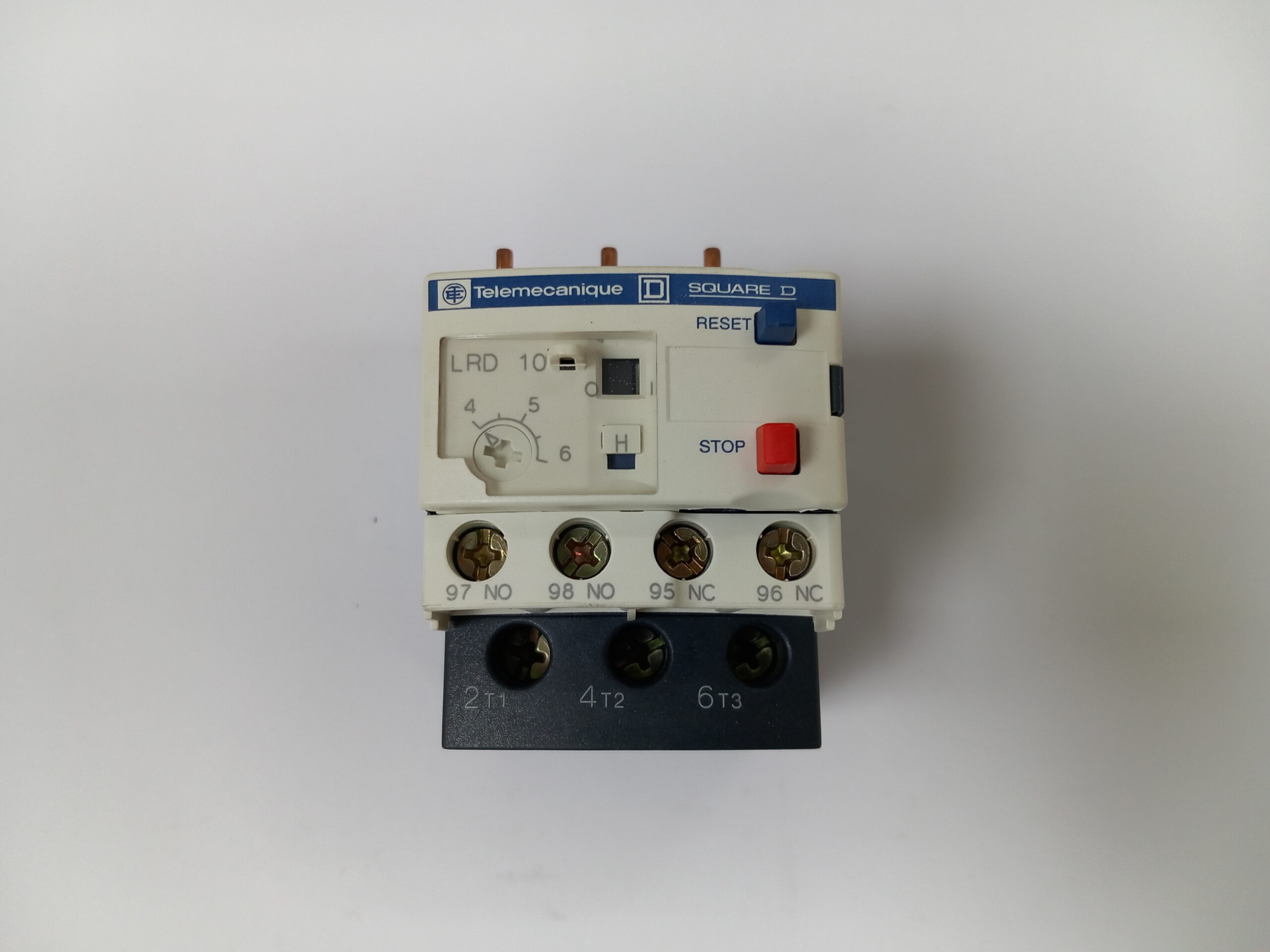

El LRD10 de Telemecanique (Schneider Electric) es un relé térmico de sobrecarga diseñado para proteger motores trifásicos pequeños contra sobrecargas prolongadas y pérdida de fase, garantizando una operación segura y eficiente.
Forma parte de la serie TeSys Deca, reconocida por su fiabilidad, facilidad de instalación y compatibilidad directa con contactores LC1D09 a LC1D32.
Gracias a su rango de ajuste de 4 a 6 A, tecnología bimetálica compensada por temperatura y contactos auxiliares para señalización de fallo, el LRD10 es una solución ideal para aplicaciones industriales, talleres, sistemas HVAC y cualquier instalación donde se requiera protección térmica de clase 10A.
Características Técnicas del Relé Telemecanique LRD10
▪️ Modelo: LRD10 (TeSys Deca)
▪️ Rango de ajuste de corriente: 4 – 6 A
▪️ Clase de disparo térmico: 10A (disparo en ~1,14 × corriente ajustada ±6%)
▪️ Voltaje nominal: Hasta 690 V AC
▪️ Frecuencia de funcionamiento: 0 – 400 Hz
▪️ Protección térmica:
– Bimetálica, compensada por temperatura
– Sensibilidad a pérdida de fase integrada
Contactos y Funciones
▪️ Contactos auxiliares: 1 NA + 1 NC (para señalización de fallo)
▪️ Funciones de control:
– Botón de reset automático o manual
– Botón de paro de emergencia
– Selector de prueba funcional
Montaje y Conexión
▪️ Instalación directa sobre contactores LC1D09 a LC1D32
▪️ Opción de montaje en carril DIN mediante base adaptadora LRD/LAD
▪️ Terminales tipo tornillo/spring con protección IP20
▪️ Conexión a líneas trifásicas por T1–T3 con terminales de cobre
Ventajas Clave del LRD10
▪️ Protección eficaz contra sobrecargas, ideal para motores de hasta ~2,2 kW (400 V)
▪️ Detección de pérdida de fase, que evita daños severos en motores
▪️ Interfaz sencilla, con ajustes visuales accesibles y respuesta inmediata
▪️ Compatibilidad directa con los contactores TeSys más comunes
▪️ Diseño compacto y robusto, ideal para cuadros eléctricos industriales
▪️ Certificaciones internacionales: CE, UL, CSA, CCC, ATEX, IEC, VDE
Aplicaciones Comunes
▪️ Protección de motores trifásicos en cuadros eléctricos
▪️ Sistemas de ventilación y climatización (HVAC)
▪️ Instalaciones de bombeo, cintas transportadoras y maquinaria ligera
▪️ Talleres eléctricos, entornos de mantenimiento y automatización
¿Por Qué Elegir el Relé Térmico LRD10?
El Telemecanique LRD10 combina precisión, simplicidad y seguridad, ofreciendo una solución confiable para proteger motores contra situaciones críticas.
Su diseño intuitivo, su compatibilidad con contactores TeSys y su excelente comportamiento ante variaciones térmicas lo convierten en un elemento esencial para el mantenimiento industrial proactivo.
